واشر فنری سایز 18 میلی متر

توضیحات

مشخصات واشر فنری سایز 18 میلی متر

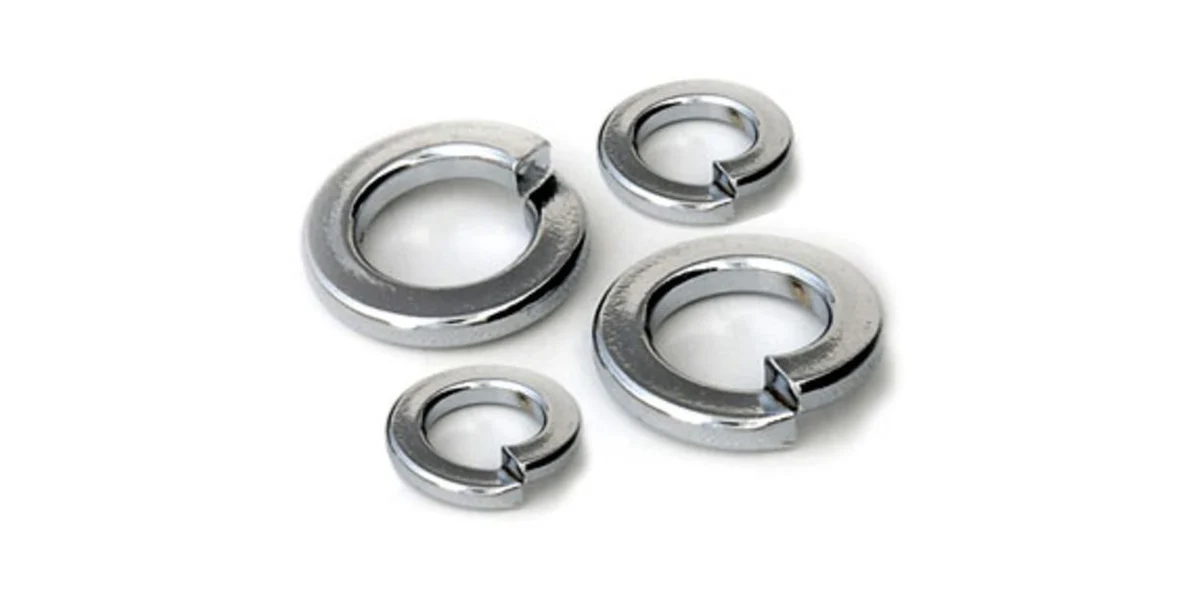

واشر فنری سایز 18 میلی متر (که به آن واشر قفلی فنری یا واشر ضدلرزش هم گفته می‌شود) نوعی واشر است که برای جلوگیری از شل‌شدن پیچ و مهره‌ها در اثر لرزش، ارتعاش یا تغییر بار به‌کار می‌رود. این واشرها به شکل حلقه‌ای هستند که در یک نقطه برش خورده و کمی تاب داده شده‌اند تا خاصیت فنری داشته باشند.

کاربرد واشر فنری سایز 18 میلی متر

واشر فنری سایز 18 میلی متر عمدتاً برای جلوگیری از شل‌شدن پیچ و مهره‌ها در اثر لرزش، ارتعاش یا تغییر بار استفاده می‌شود. با خاصیت فنری و برش مورب خود، واشر زیر سر پیچ یا مهره قرار می‌گیرد و با ایجاد نیروی کششی و افزایش اصطکاک، اتصال را ثابت نگه می‌دارد. این واشرها در صنایع مختلف کاربرد دارند، از جمله ماشین‌آلات صنعتی، خودرو، تجهیزات الکترونیکی و سازه‌های مکانیکی سبک، و همچنین به حفظ پیش‌بار پیچ (Preload) کمک می‌کنند. استفاده از واشر فنری ساده، اقتصادی و مؤثر است، اما در صنایع حساس‌تر ممکن است با روش‌های دیگری مانند پیچ‌های خودقفل‌شونده یا چسب رزوه ترکیب شود.

کاربردهای اصلی واشر فنری سایز 18 میلی متر

1. جلوگیری از باز شدن پیچ و مهره در اثر لرزش و ارتعاش

   • در ماشین‌آلات صنعتی

   • در موتور خودرو و موتورسیکلت

   • در تجهیزات راه‌آهن و خطوط تولید

2. افزایش اصطکاک در سطح اتصال

   • واشر فنری سایز 18 میلی متر با لبه‌های خود به سطح مهره یا قطعه فشار وارد می‌کند و اصطکاک بیشتری ایجاد می‌کند.

3. حفظ پیش‌بار پیچ (Preload)

   • باعث می‌شود نیروی سفتی پیچ در طول زمان کاهش پیدا نکند.

4. استفاده در صنایع سبک و نیمه‌سنگین

   • دستگاه‌های برقی و الکترونیکی

   • اتصالات فلزی سبک

   • سازه‌های مکانیکی کوچک

استاندارد واشر فنری سایز 18 میلی متر

واشر فنری سایز 18 میلی متر بر اساس استانداردهای بین‌المللی مانند DIN 127، DIN 7980 و ISO 8752 تولید می‌شود که هر کدام ابعاد، شکل و مشخصات مکانیکی آن را تعریف می‌کنند. رایج‌ترین استاندارد، DIN 127 است که سایزبندی واشر فنری را از M2 تا M36 مشخص کرده و شامل دو نوع A (برش ساده) و B (لبه خمیده برای گیرایی بیشتر) می‌شود. برای پیچ‌های مقاومتی بالا از DIN 7980 استفاده می‌گردد که ضخیم‌تر و مستحکم‌تر است. رعایت استاندارد در ساخت واشر فنری اهمیت زیادی دارد، زیرا اطمینان می‌دهد که واشر از نظر ابعاد دقیق با پیچ و مهره همخوانی داشته و عملکرد ضدلرزش و ضدشل‌شدگی مطلوبی ارائه دهد.

 استانداردهای رایج واشر فنری

1. DIN 127 (استاندارد آلمان / اروپا)

   • پرکاربردترین استاندارد واشر قفلی.

   • شامل دو نوع A و B است:

     • نوع A: برش ساده و موازی.

     • نوع B: برش با لبه‌های کمی خمیده برای گیرایی بهتر.

2. DIN 7980

   • واشر قفلی مخصوص پیچ‌های با مقاومت بالا (High Strength Bolts).

   • ضخیم‌تر از DIN 127 و برای اتصالات سنگین‌تر.

3. DIN 128

   • نوعی واشر فنری قوسی (Curved Spring Washer).

4. DIN 137 و DIN 2093

   • واشرهای بشقابی فنری (Belleville Washers).

5. ISO 8752 / ISO 7089

   • معادل‌های بین‌المللی برای بعضی سایزها و ابعاد.

 مشخصات کلیدی در استاندارد DIN 127

• قطر داخلی (d1)

• قطر خارجی (d2)

• ضخامت (s)

• ارتفاع آزاد (h)

• برای سایز پیچ‌های M2 تا M36 تعریف شده است.

مثال:

• واشر فنری M6 (طبق DIN 127):

  • d1 ≈ 6.1 mm

  • d2 ≈ 10.8 mm

  • s ≈ 1.6 mm

•  جدول ابعاد استاندارد واشر فنری (DIN 127)

  سایز پیچ	قطر داخلی d1 (mm)	قطر خارجی d2 (mm)	ضخامت s (mm)	ارتفاع آزاد h (mm)
  M2	2.2	4.2	0.6	1.1
  M2.5	2.7	5.1	0.8	1.4
  M3	3.2	5.8	1.0	1.6
  M4	4.3	7.6	1.2	2.0
  M5	5.3	9.2	1.6	2.5
  M6	6.4	11.0	2.0	3.1
  M8	8.4	14.0	2.5	3.8
  M10	10.5	18.0	3.0	4.6
  M12	13.0	21.0	3.5	5.3
  M14	15.0	24.0	3.5	5.9
  M16	17.0	27.0	4.0	6.6
  M18	19.0	30.0	4.0	7.2
  M20	21.0	34.0	4.5	8.0
  M22	23.0	37.0	5.0	8.7
  M24	25.0	39.0	5.0	9.3
  M27	28.0	43.0	6.0	10.6
  M30	31.0	49.0	6.0	11.5
  M33	34.0	52.0	7.0	12.5
  M36	37.0	58.0	7.0	13.5

نحوه سایزبندی واشر فنری سایز 18 میلی متر

مبنای نام‌گذاری

1. • سایز واشر فنری با حرف M و عدد بعد از آن مشخص می‌شود (مثل M6، M8، M10).

   • این عدد همان قطر اسمی پیچ یا مهره است.

2. قطر داخلی (d1)

   • کمی بزرگ‌تر از قطر اسمی پیچ است تا پیچ به راحتی داخل آن عبور کند.

   • مثلاً برای پیچ M6، قطر داخلی واشر فنری حدود 6.4 میلی‌متر است.

3. قطر خارجی (d2)

   • با توجه به استاندارد DIN مشخص می‌شود و معمولاً حدود 1.5 تا 2 برابر قطر داخلی است.

4. ضخامت (s)

   • متناسب با سایز پیچ تغییر می‌کند. پیچ‌های بزرگ‌تر واشر فنری ضخیم‌تر نیاز دارند.

 مثال برای درک بهتر

• واشر فنری M6

  • پیچ M6 → قطر خارجی پیچ ≈ 6 mm

  • قطر داخلی واشر فنری (d1) ≈ 6.4 mm

  • قطر خارجی واشر فنری (d2) ≈ 11 mm

  • ضخامت (s) ≈ 2 mm

یعنی همیشه سایزبندی بر اساس پیچ انجام می‌شود، نه قطر واقعی واشر.

متریال رایج واشر فنری سایز 18 میلی متر

واشر فنری سایز 18 میلی متر معمولاً از فولاد فنری کربنی سخت‌کاری‌شده ساخته می‌شود که استحکام و خاصیت ارتجاعی لازم برای جلوگیری از شل‌شدن پیچ و مهره را فراهم می‌کند. برای افزایش مقاومت در برابر خوردگی، این واشرها اغلب با پوشش‌هایی مانند گالوانیزه، فسفاته، سیاه‌کاری یا داکرومات عرضه می‌شوند. در محیط‌های مرطوب یا خورنده، از فولاد ضدزنگ (استیل A2 یا A4) استفاده می‌شود و در کاربردهای خاص مانند صنایع برق و الکترونیک، جنس برنجی یا برنزی به کار می‌رود. همچنین در اتصالات سبک، گاهی از آلومینیوم استفاده می‌شود. انتخاب متریال واشر فنری به شرایط کاری، بار مکانیکی و محیط عملیاتی بستگی مستقیم دارد.

1. فولاد کربنی (Carbon Steel)

   • پرکاربردترین جنس.

   • معمولاً با عملیات حرارتی سخت‌کاری می‌شود.

   • اغلب با پوشش گالوانیزه سرد/گرم، فسفاته یا داکرومات برای مقاومت در برابر زنگ‌زدگی عرضه می‌شود.

2. فولاد ضدزنگ (Stainless Steel)

   • مقاوم در برابر خوردگی و رطوبت.

   • گریدهای پرکاربرد: A2 (معادل 304) و A4 (معادل 316).

   • استفاده در صنایع غذایی، دارویی، پتروشیمی و محیط‌های دریایی.

3. برنجی (Brass)

   • مقاومت خوب در برابر خوردگی و رسانایی الکتریکی مناسب.

   • کاربرد در صنایع برق و الکترونیک.

4. برنز (Bronze)

   • مقاوم در برابر سایش و خوردگی.

   • بیشتر در تجهیزات دریایی یا مکان‌های با اصطکاک بالا.

5. آلومینیوم

   • سبک و ضدزنگ، ولی استحکام کمتری دارد.

   • کاربرد محدود در اتصالات سبک و صنایع خاص.

 پوشش‌های سطحی متداول

پوشش واشر فنری سایز 18 میلی متر نقش مهمی در افزایش دوام و مقاومت آن در برابر خوردگی و سایش دارد. رایج‌ترین پوشش‌ها شامل گالوانیزه سرد یا گرم برای محافظت در برابر زنگ‌زدگی، فسفاته برای بهبود اصطکاک و چسبندگی سطح، سیاه‌کاری (Black Oxide) برای ایجاد لایه‌ای نازک و زیبا در محیط‌های خشک، و داکرومات (Dacromet) برای مقاومت بسیار بالا در برابر خوردگی به‌ویژه در صنایع خودروسازی هستند. انتخاب نوع پوشش به شرایط کاری بستگی دارد؛ به‌طور مثال در محیط‌های مرطوب یا خورنده پوشش گالوانیزه و داکرومات مناسب‌تر است، در حالی که برای محیط‌های معمولی پوشش فسفاته یا سیاه‌کاری کفایت می‌کند.

• گالوانیزه سرد یا گرم → محافظت در برابر زنگ‌زدگی

• فسفاته (Phosphate Coating) → کاهش اصطکاک و افزایش مقاومت سایشی

• سیاه‌کاری (Black Oxide) → محافظت نسبی در محیط خشک و زیبایی سطح

• داکرومات (Dacromet) → مقاومت بالای ضد خوردگی (به‌ویژه در صنایع خودروسازی)

 خلاصه:

• کاربرد عمومی و صنعتی → فولاد فنری با پوشش گالوانیزه

• محیط خورنده یا مرطوب → استیل A2/A4

• صنایع برق → برنجی

• محیط دریایی یا سایشی → برنز

• خرید واشر فنری سایز 18 میلی متر فولادی از مهره کو

• مجموعه مهره کو تولید کننده ی انواع واشر قفلی در متریال و سایزهای گوناگون میباشد. جهت خرید و استعلام قیمت لطفا درخواست خود را در واتس آپ به شماره تماس 09121933785 ارسال کنید. کارشناسان ما در اولین فرصت شما را راهنمایی خواهند کرد.
